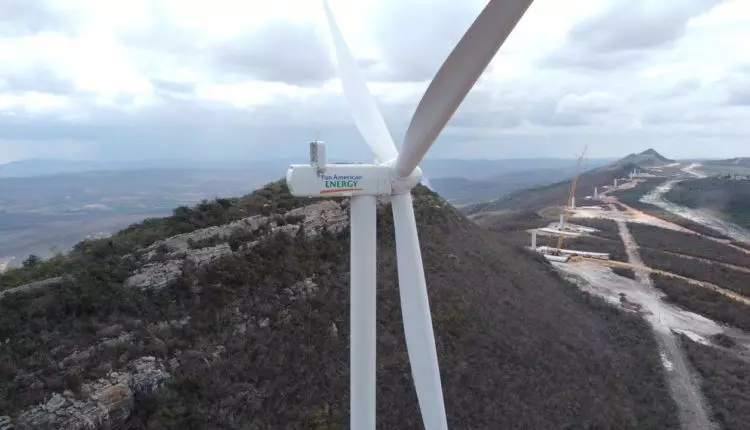

Foto: Torre eólica do complexo Novo Horizonte. (Pan American Energy/Divulgação)

A Pan American Energy (PAE) conclui 70% das obras do complexo eólico Novo Horizonte..., veja a notícia completa no link: Complexo eólico Novo Horizonte tem 70% das obras concluídas - Energia Hoje (editorabrasilenergia.com.br).

A Andrade Gutierrez (CONSAG) entrou no mercado da energia eólica com fortes expectativas de alta produção para os próximos anos. No Complexo Eólico Novo Horizonte, é responsável pela construção da infraestrutura do parque e das bases para os aerogeradores. A empresa prevê a operação da nova planta eólica para 2024.

Uma das atividades importantes para garantir a boa operação na geração de energia, em plantas de energia eólica, é certificar-se de que a malha de aterramento do sistema de proteção dos aerogeradores, da rede de média tensão e subestação estejam “de-acordo” as normas e padrões de projetos. Para isto, as malhas de aterramento devem ser inspecionadas, medidas e testadas para garantir a continuidade na geração e fornecimento de energia, sem interrupções e também a segurança do pessoal de operação.

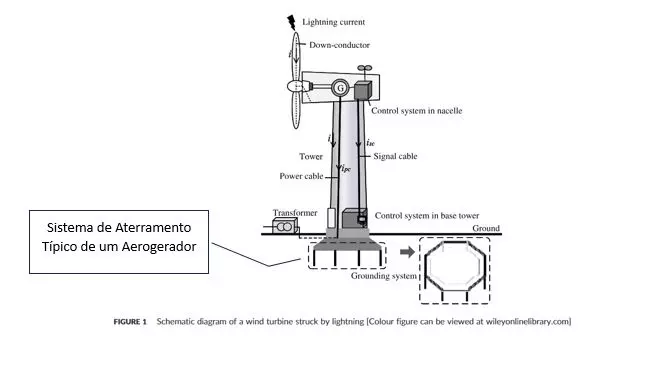

Abaixo um diagrama esquemático, (divulgação da Wiley Labrary), típico de uma instalação do aterramento de um aerogerador:

Para o Parque Novo Horizonte, a CONSAG contratou a empresa Monvasc Services para as inspeções e verificações das condições de operacionalidade dos sistemas de aterramento elétrico e de proteção contra descargas atmosféricas do complexo. Os trabalhos vão desde a análise geo elétrica do solo, com levantamento da resistividade elétrica do solo, análise dos projetos e dos dimensionamentos do sistema de porteção, bem como aferir a metodologia utilizada nas medições e testes de performance dos aterramentos “in loco”.

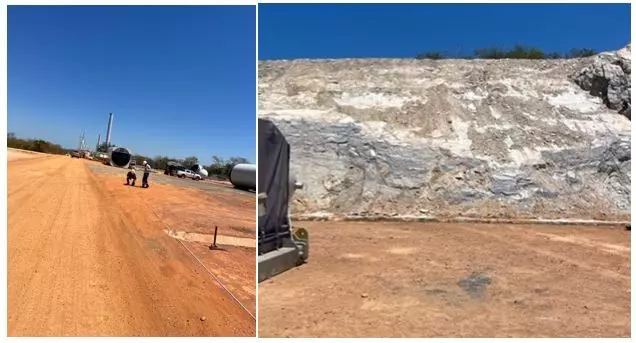

Fotos: Ensaios do solo local, típico rochoso.

Não se trata de um sistema de aterramento comum, onde cravam-se hastes de aterramento no subsolo, que se interligam com cabos de cobre em valas e se conectam no sistema a proteger. O sistema de aterramento deve possuir características de impedância e geometria compatíveis com as pesadas correntes solicitantes do curto-circuito e das descargas atmosféricas, levando-se em consideração o solo rochoso de altíssima resistividade elétrica que dificulta a dissipação da corrente elétrica para a terra. Alguns pontos medidos da resistividade do solo, da região do parque, podem ser considerados dielétricos ou isolantes por possuirem altíssima resistividade elétrica. Este tipo de solo, além de impenetravel pelas hastes e de pouca permeabilidade (material rochoso aflorado), a rocha, foi cortada na etapa de terraplanagem inviabilizando até mesmo uma simples abertura de vala para os cabos do aterramento, pois há grande dificuldade de penetração. Realmente não se trata de um sistema comum de aterramento!

O Parque de Novo Horizonte está situado numa região montanhosa da Chapada Diamantina, uma região de serras calcáreas, situada no centro do estado da Bahia, com altitudes variando de 900 a 2.000 metros.

Locais com iguais características do solo, são encontrados também na região oeste da Bahia, Minas Gerais e nas regiões serranas do Ceará, do Rio Grande do Norte, e Rio Grande do Sul, a Monvasc, que atua em todo Brasil, teve que customizar os projetos de aterramento. Em alguns casos foi necessária a troca de solo, ampliações do volume de influência da malha de terra e até mesmo o tratamento químico do solo, dependendo da sua complexidade.

Para o Parque eólico de Novo Horizonte, as pesquisas vão além das medições em campo. Houve a necessidade de amostragem e retirada do solo local para ensaio e pesquisa em laboratório, por geólogo, para análise das características do solo, para que pudesse ser desenvolvido materiais, produtos e técnicas para o projeto de aterramento, prevendo o tratamento químico do solo para baixar a resistividade elétrica.

A implantação desta tecnologia e medições finais, estão previstas, pela Monvasc, para iniciar no final de fevereiro. Os testes finais da malha devem acontecer até o final de março, dependendo da necessidade da Andrade Gutierrez e das condições climáticas da região.

Acompanhem as notícias da Monvasc para saber mais sobre os resultados das medições e testes...,
